铁芯接地在线监测系统主要用于35kV~750kV电压等级变电站变压器。
它实时监测变压器铁芯的接地电流，具有测量准确、分析快速、实时监控等特点，该监测系统主要是用来测量和分析变压器铁芯接地电流，能够实时捕捉变压器铁芯可能存在的潜伏性故障，确保变压器铁芯单点接地的可靠性。
变压器铁芯接地电流在线监测系统是集控制、测量、分析等技术于一体的精密设备。系统由户外部分和户内部分组成，户外部分有：铁芯接地电流在线监测系统；户内部分有在线监测后台、分析软件。

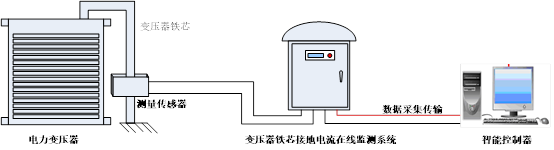

工作原理图
图中：测量传感器、变压器铁芯接地电流在线监测系统安装在现场，通过通讯与在线监测后台或者站端后台厂家进行数据和信息的交互，在线监测后台安装在控制室内。
变压器铁芯接地电流在线监测系统采用测量传感器检测变压器铁芯漏电流，这样可以在主变运行状态下安装，减少由于安装设备对电网断电造成的波动。测量传感器把电流信号转换为电压信号，经过调制电路、滤波电路、放大电路将信号送到进口军工级、16位高速A/D转换器进行模拟信号的转换，转换后的结果送到数字信号处理器DSP进行数字滤波、FFT计算、谐波分析等，并将最终采样数据、分析结果通过通讯上传到远方控制室。
变压器铁芯接地电流在线监测系统与综控室之间可以通过RS-485、以太网、光纤以太网、无线网络等通信方式将数据上传到控制室内，用户可以根据需求选择合适的通讯方式。
铁芯接地电流在线监测系统具有较强的组网能力，该系统可以和在线监测后台实现强大的1:N（N最大为32）远距离测控通讯，方便高效的实现数据的共享，同一在线监测后台内各测量终端的数据由在线监测后台统一分析处理，工作站采用完全汉化和windows系统操作风格相似的友好人性化操作界面，数据可以和电力系统内部其他的SCAND系统共享。
Ø 安装简单、操作方便
现场安装、更换方便。现场安装只需要将CT卡在铁芯接地铜排上，将信号线、通讯线、电源线接入到设备端即可。
Ø 基准源精密稳定可靠
测量就是与标准应力比较，标准应力的准确和稳定决定了测量的准确和稳定，而影响基准源的就是器件的温度非线性。采用温度补偿进口军工级精密基准源来产生准确和稳定的基准源。给测量的准确提供了坚实的基础。
Ø 专用模拟滤波隔离技术
采用专用模拟滤波隔离技术将串模干扰和共模干扰消灭在采样之前。使得采样信号干净真实，减少由干扰引起的误差。
Ø 先进的数据处理算法
采用先进的信号处理算法和人工智能技术分析，自适应完成各类数据的处理并可不断升级更新。
Ø 功能强大的支持软件
智能诊断软件基于WINDOWS操作系统，具有数据采集，记录及存储；自动和手动统计数据并诊断；可设置各类条件进行查询分析；具有设备信息管理数据；自动形成绝缘诊断报告，并通过电子邮件等形式发送；具有远程监控功能。
报警值可设：客户可以根据需要设置报警值，默认的报警值为100mA。
通讯功能：与在线监测后台可以通过RS485、网络、无线、光纤等方式进行通讯，将设备采样的数据实时上传到在线监测后台中，优先采用网络通讯方式。
2.2检测指标：
按最新颁布执行的国家标准，设备的技术参数、性能要求和生产工艺均遵照最新国家标准执行，产品符合下列相关的技术条件及相应的电力行业标准。
GB/T 17626.1-1998； GB/T 17626.2-1998； GB/T 17626.5； 89/336/EMC； 72/23/EEC；GB 11022-89； GB 8905-88
接地电流 | |
测量范围（uL/L） | 5mA～30A |
检测不确定度 | ±2% |
接地电流报警值 | 100mA（或用户自设门槛值） |
传感器频带 | 300KHz～10MHz |
最小可检测放电量 | 10PC |
动态范围 | -65dBm～-20dBm |
灵敏度 | <10PC |
系统适用范围 | 35kV~750kV |
现场工作温度 | -40℃～70℃ |
现场湿度 | 0%～95% |
电 源 | AC220V/50Hz |
输入通道 | 1通道 |
通讯方式 | TCP/IP通信，网口通信 |
接口类型 | N-Type，25直径波纹管口径 |
工作电压：AC220V，-15％～＋15％；电源频率：50Hz±0.5Hz。
环境温度：-40℃~+70℃；
相对湿度：≤85%；
日照强度：≤0.1W/cm2；
风速：≤35m/s
海拔高度：≤5000m；
抗振：5~17Hz，0.1”双峰位移；17~640Hz，1.5G峰-峰加速度；
抗冲击：10G峰-峰加速度（11ms）
防护等级：IP65。
为保证安装工作的顺利进行，请在安装前做好准备工作：
3.1.1铁芯接地电流在线监测系统安装位置及安装方式确定
确定铁芯接地电流在线监测系统安装位置，以主变附近就近安装为佳，同时要注意安全距离，现场安装的设备符合电力系统设备安装规范要求。铁芯接地电流装置结构紧凑，体积小巧，可以壁挂或安装在支架上，也可以制成标准2U机箱外形安装在现场标准柜内，请在安装前确认好安装方式，常用结构采用标准2U机箱。
3.1.2 铁芯接地电流在线监测系统电缆铺设
需要制作从控制室到在线监测设备的电缆沟，用于敷设通讯电缆。电源从就近的不间断电源箱取电。
3.1.3 铁芯接地电流在线监测系统外壳必须可靠接地。
为保证安装的顺利进行，请在收到货物后，对照发货清单进行货物的核实、确认，对于出现的问题请及时与我公司售后服务部门联系，以确保安装能顺利进行。
3.3.1变压器铁芯接地电流在线监测系统固定安装
注意：无论是何种安装方式，设备的外壳都必须可靠接地。
3.3.2 测量传感器安装
3.3.2.1 安装步骤如下：
（1）固定安装支架：
（2）将测量传感器固定，卡入接地铜排。

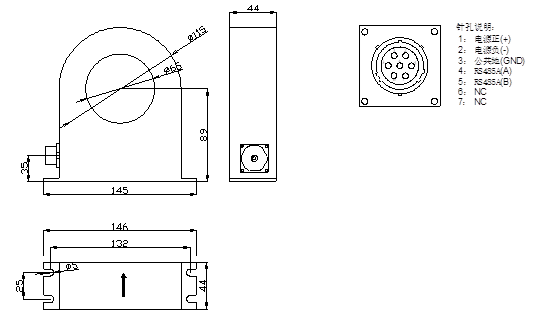

铁芯接地电流传感器

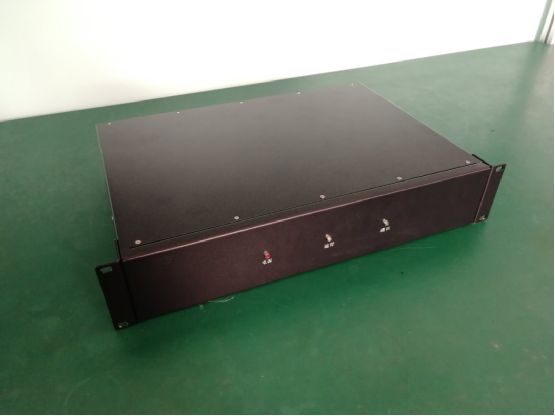

局放处理单元（标准2U机箱）

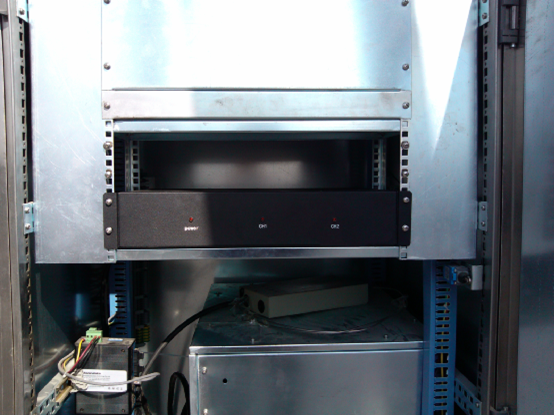

就地监测柜
4.1供电电源的连接变压器铁芯接地电流在线监测系统电源由就近的不间断电源箱供电，功耗不大于500VA。
将现场交流220伏（G、L、N）按接线图连接到设备内箱接线端子的 G、L、N上，请注意一一对应。连接好后需要再检查，以保证连接的正确性。
4.2.1变压器铁芯接地电流在线监测系统部分。
将通讯电缆中两种不同颜色的导线用剥线钳剥开6mm，将剥开的线芯拧成股，接到铁芯接地电流在线监测系统内箱接线端子标有 “485＋”、“485－”符号的端子上。
|
4.2.2在线监测后台部分。
将通讯电缆中铁芯接电流在线监测系统通讯所用的两种颜色的导线用剥线钳剥开6mm，将剥开的线芯拧成股，接到在线监测后台后端的（485＋）、（485－）端子上。
|
在电源电缆送电以前，用万用表20k电阻档测量一下铁芯接地电流在线监测系统内箱接线端子的 L、N、G回路电阻，万用表应该显示为“1.”。确认无误后方可进行上电、调试。
5.2设备上电
将设备内箱体上的空开置于“ON”位置，此时监测系统内部的指示灯亮，证明系统电源正常。
本设备在不断电情况下全自动运行，无须维护。
当设备工作异常时，请及时与我公司的售后服务人员联系。
Ø 在本监测系统的周围不宜放置强的电磁辐射体或热源。
Ø 使用当地公用电网规定的标准电压和频率，功率满足系统要求。并要求独立电源，避免与其他装置公用电源，因为其他装置电源故障影响本监测系统正常工作。
Ø 系统要有正确可靠的接地，不可悬空或旁接。
Ø 严格按照操作手册操作，不可擅自更改系统原有的设计。
Ø 系统需要拆卸保养时要有专业人员进行。
Ø 未经有效的许可不可擅自拆装本监测系统，由此造成系统不能正常运行的后果自负。
Ø 在遇到下列情况时，切断电源后请与我司售后服务部门联系：
1、 液体溅入到监测IED（2U机箱）内部；
2、 通电后系统不能正常工作，系统不能上电。
3、 系统报警状态一直存在，并提示系统存在报警。
Ø 不宜在在线监测后台上玩电子游戏、随意下载安装软件及浏览网页。与本监测系统不相关联的工作、人员不可以使用此系统资源。
